La serie de transmisores EJA-E es la más reciente evolución de la familia DPharp de transmisores de presión de Yokogawa. Lanzado en 2012, combina la resistencia y el éxito del trabajo en fábrica de la serie EJA-A con el rendimiento de la serie EJX-A para ofrecer el tipo de producto que espera de Yokogawa.

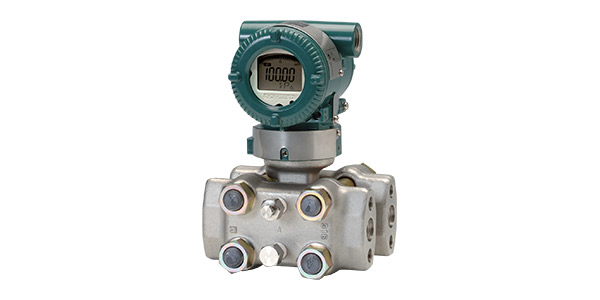

El EJA130E es el transmisor de presión diferencial diseñado para trabajar en ambientes de alta presión ambiental.
Características del EJA130E:
- ± 0.055% de Precisión
- ± 0.1% de Estabilidad por 10 años
- 150 milisegundos de Tiempo de Respuesta
- 4,500 psi MWP
- Certificación Exida y TUV SIL 2/3
- Ajuste de Parámetro Local (LPS)
Disponible con comunicación HART 5/7, de 1 a 5 VDC HART 7 (Carga Baja), FOUNDATION FieldBus, PROFIBUS PA, o BRAIN.
Conozca como el transmisor EJA130E puede ayudar a Aumentar su Rentabilidad.
Detalles
Desde el corazón de la industria, el transmisor de presión diferencial de Yokogawa con sensor DPharp digital ofrece alto desempeño y la inteligencia del dispositivo necesaria para tener una mejor visualización en su proceso.
Las Plantas trabajan mejor con transmisores de presión diferencial de Yokogawa.
Desempeño Digital
Más Información
Auto-Diagnósticos
El sensor activo DPharp, con comprobación de diagnóstico patentado, y su estructura resistente, permite a los usuarios administrar sus plantas de manera segura y con menos tiempo muerto.
Los Transmisores de Presión de Yokogawa ayudan a administrar las plantas por más tiempo.
Estructura Resistente
Tecnología Comprobada
Diseño Seguro Inherente
Obtenga un mantenimiento eficiente y eficaz a través de amplios intervalos entre calibraciones y una solución de problemas de manera simple.
La rutina de mantenimiento es más sencilla con los transmisores de presión de Yokogawa.
Mantenimiento Más Rápido
Menos Inventario
No hay Curva de Aprendizaje
Información General del EJA130E
| Tipos de Medición | |
|---|---|
| Variable Primaria | Presión Diferencial (DP) |
| Variable Secundaria | Presión Estática (SP) |
| Referencia de Precisión | |
| Variable Primaria | ±0.055% de DP Intervalo |
| Variable Secundaria | ±0.5% de SP Intervalo |
| Estabilidad a Largo Plazo (Con Condiciones Normales) | |
| Variable Primaria | ±0.1% de URL por 5 años |
| Límite de Presión Máximo (MWP) | |
| Todas las Cápsulas | 4,500 psi |
| Efecto de Sobre Presurización | |
| Variable Primaria | ±0.03% de URL |
| Rangos Operativos | |
| Variable Primaria | 100:1 |
| Presión de Rotura | |
| Todas las Cápsulas | 19,100 psi (132 MPa) |
| Tolerancia en las Especificaciones | |
| Serie EJA-E | ±3σ |
WPC109.a
Cápsulas EJA130E
Gráficas Ilustrativas
Manifolds
- Manifold con 3 válvulas
