La serie de transmisores EJA-E es la más reciente evolución de la familia DPharp de transmisores de presión de Yokogawa. Lanzado en 2012, combina la resistencia y el éxito del trabajo en fábrica de la serie EJA-A con el rendimiento de la serie EJX-A para ofrecer el tipo de producto que espera de Yokogawa.

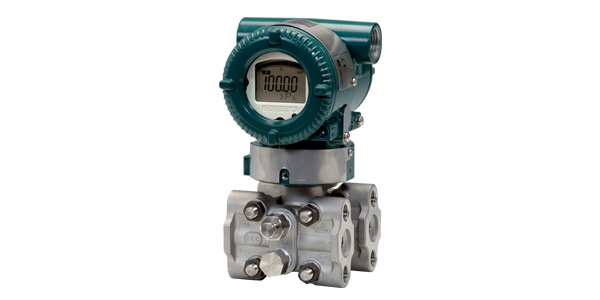

El EJA110E es nuestro transmisor de presión diferencial con montaje tradicional de esta serie.
Características del EJA110E:
- 0.055% de Precisión (opción 0.04%)
- 0.1% de Estabilidad por 10 años
- 90 milisegundos de Tiempo de Respuesta
- Certificación Exida y TUV SIL 2 / SIL3
- MWP 2,300 psi (opción MWP 3,600 psi)
- Ajuste de Parámetro Local (LPS)
Conozca como el transmisor EJA110E puede ayudar a Aumentar su Rentabilidad.
Detalles
Las Plantas trabajan mejor con transmisores de presión diferencial de Yokogawa.
At it'sDesde el corazón de la industria, el transmisor de presión diferencial de Yokogawa con sensor DPharp digital ofrece alto desempeño y la inteligencia del dispositivo necesaria para tener una mejor visualización en su proceso.
Desempeño Digital
El sensor DPharp digital de Yokogawa ofrece un desempeño y estabilidad 2 veces mejor comparada con los sensores de tipo análogos. El sensor DPharp utiliza lo último en diseño y tecnología de fabricación de estilo chip IC. Los sensores analógicos se basan tecnología de diseño antigua. Aunque los sensores analógicos son buenos, el sensor DPharp los supera. Un transmisor con sensor DPharp digital le dará la medición confiable, consistente y precisa que usted necesita.
Bajo Rendimiento = Perdida de Dinero
Precisión en Todas las Condiciones de Operación
El sensor DPharp de Yokogawa tiene la capacidad de medir la presión diferencial (DP), la presión estática (SP), y la temperatura del sensor desde un solo sensor. Con estas tres piezas de datos de proceso, el transmisor EJA110E puede compensar la medición de DP para el efecto de la temperatura y efecto de presión estática en tiempo real. Esto se conoce como compensación dinámica y mejora la precisión de la medición de DP. Los sensores analógicos de la competencia sólo pueden medir DP y la temperatura del sensor. Por lo tanto, ellos pueden compensar el efecto de la temperatura; pero, ya que la medición SP no está presente, no puede compensar los Efectos de la Presión Estática.
Bajo Rendimiento = Pérdida de Dinero
Estabilidad en Todas las Condiciones de Operación
Hasta cierto punto, todos los sensores de presión en el mercado proporcionan una medición estable con variaciones en la temperatura y la presión estática. ¿Pero qué sucede cuando el sensor tiene sobre presurización (presión > límite superior del sensor Rango (URL)) - al igual que ocurre cuando un manifold es secuenciado de forma incorrecta durante la puesta en marcha o un paro de planta? O ¿un proceso molesto? Los sensores analógicos en realidad se dañan durante estos eventos requiriendo que el transmisor sea recalibrado para volver al correcto funcionamiento o incluso hay que reemplazado. El EJA110E puede soportar eventos sobre presurizados de hasta 2,300 psi. Una vez que regresa a la presión normal de operación (presión < URL del sensor), el transmisor regresará a su operación dentro de sus especificaciones de estabilidad y precisión definidas - no hay necesidad de recalibrar. Básicamente, el sensor DPharp de Yokogawa tiene una cobertura operacional mayor en comparación con un sensor analógico.
Bajo Rendimiento = Pérdida de Dinero
Más Información
Ahorre hasta un 20% en el gasto de capital usando la capacidad del DPharp multi-detección. Usando los transmisores de nuestros competidores con sensores analógicos, cualquier aplicación que requiera la medición tanto de la presión diferencial (DP) como la presión estática (SP) requerirá dos transmisores separados - uno para medir la DP y uno para medir la SP. El transmisor EJA110E de Yokogawa con sensor DPharp multi-detección, puede medir ambas variables de proceso (DP y SP) con un solo transmisor. Dos transmisores siempre tendrán un costo mayor que uno solo.
Más Información = Dinero Ahorrado
Indicador Local
Todas las variables de proceso medidas por el transmisor EJA110E se pueden visualizar en el indicador local que es fácil de leer. A diferencia de los transmisores de la competencia, el indicador no expulsa la señal analógica de 4 a 20 mA, pero, existe en un circuito separado. Esto permite que la pantalla funcione independiente de la señal de salida. Esto permite una visualización local de la información que es más útil en donde el transmisor está ubicado.
Más Información = Dinero Ahorrado
Diagnósticos Estándares
El EJA110E tiene 40 comprobaciones de autodiagnóstico para asegurar que todo está funcionando bien dentro del transmisor. Sin embargo, todos los transmisores en el mercado cuentan con niveles de comprobaciones de autodiagnóstico. No obstante, Yokogawa cuenta con dos que no son ofrecidos por los competidores. En primer lugar, el transmisor cuenta con una tecnología patentada de respaldo de verificación inversa que comprueba todos los cálculos en tiempo real. En segundo lugar, el sensor DPharp es un sensor activo. Esto significa que el sensor está suministrando constantemente una señal incluso cuando el proceso no ha cambiado. Si se pierde la señal del sensor, el transmisor sabe que existe un problema. Los sensores analógicos de la competencia son pasivos. Ellos no suministran una señal continua, por lo que, ¿el sensor sigue trabajando cuando no hay señal?
Un Buen Diagnóstico= Menos Sorpresas
Los transmisores de presión de Yokogawa ayudan a administrar las plantas por más tiempo.
El sensor activo DPharp de Yokogawa, con comprobación de diagnóstico patentado, y su estructura resistente, permite a los usuarios administrar sus plantas de manera segura y con menos tiempo muerto.
Estructura Resistente
El transmisor de presión con una estructura resistente puede ayudarlo a reducir las fallas en su planta. Los transmisores de presión de Yokogawa tienen características de construcción que están diseñados para que puedan sobrevivir a su planta. De cuatro tornillos de retención de la presión de diseño, recubierta de teflón, junta de la brida de acero inoxidable, y el sello de doble certificada con la norma ANSI / ISA 12.27.01 - todas las características de diseño son para prolongar la vida útil del transmisor.
Resistencia = Confiabilidad
Protección Sobre Presurizada
El sensor DPharp de presión de Yokogawa tiene protección sobre presurizada del simple diseño resistente del propio sensor. Pero, Yokogawa va un paso más adelante y añade un sistema mecánico dentro de la cápsula para proteger el transmisor de presión sobre eventos de sobreprotección. Estos eventos podrían ser causados por cualquier suceso, desde un proceso inesperado hasta manifolds incorrectamente secuenciados.
Resistencia = Confiabilidad
Proven Technology
A partir de una hoja de papel en blanco, Yokogawa desarrolló a principios del año 1990 una nueva tecnología de detección de presión - el sensor DPharp. Yokogawa hizo un gran compromiso de recursos y dinero en su desarrollo. Esa dedicación valió la pena y a finales del año 2015, hay más de 7 millones de Yokogawa transmisores instalados y calibradores en todo el mundo que utilizan esta tecnología. El sensor DPharp es una tecnología comprobada.
Menos Tiempo Muerto = Haciendo Producto
Verificación Independiente
El desempeño y la confiabilidad de la serie de transmisores de presión EJA-E de Yokogawa han sido verificados por terceros en todo el mundo. Desde la calificación del Sistema de Seguridad SIL a las evaluaciones generales de desempeño, la serie EJA-E ha cumplido o superado todas las pruebas que se le han dado.
Menos Tiempo Muerto = Haciendo Producto
Seguridad Inherente
Todos los transmisores de presión de la serie EJA-E de Yokogawa están diseñados y certificados para IEC61508:2010 de las Partes 1 a 7 y IEC61511:2004 de las Partes 1 a 3. Están certificados para usar un solo transmisor en aplicaciones SIL 2 con clasificación de seguridad y el uso del transmisor dual en SIL 3 en aplicaciones de seguridad sin ninguna opción especial necesaria. Con los transmisores de Yokogawa EJA-E, ya no va a tener que mantener dos inventarios separados - uno para aplicaciones de producción y otro para aplicaciones de seguridad. ¿Cuánto va a ahorrar en su empresa? Los certificados están disponibles bajo la pestaña de "Descargas" en la parte superior.
Seguridad Inherente = Confiabilidad
Para Yokogawa, la seguridad nunca debe ser una opción.
La Tecnología de Sensores Activos
El sensor DPharp es un sensor activo. Esto significa que el sensor está suministrando constantemente una señal incluso cuando el proceso no ha cambiado. Si se pierde la señal del sensor, el transmisor sabe que hay un problema. Los sensores analógicos de la competencia son pasivos. Ellos no suministran una señal continua, por lo que por lo que, ¿el sensor sigue trabajando cuando no hay señal? Un sensor activo es intrínsecamente seguro.
Seguridad Inherente = Confiabilidad
Sistema Patentado de Auto-Comprobación
Los transmisores de presión EJA110E de Yokogawa con una patente de la señal inversa en tiempo real sirve para asegurar que todos los cálculos se hagan correctamente. Este sistema asegura que el transmisor transforme la señal del sensor en señal analógica y digital de protocolo correctamente.
Seguridad Inherente = Confiabilidad
La rutina de mantenimiento es más sencilla con los transmisores de presión diferencial de Yokogawa.
Obtenga un mantenimiento eficiente y eficaz a través de amplios intervalos entre calibraciones y una solución de problemas de manera simple.
Amplios Intervalos entre Calibraciones
Los transmisores de presión de Yokogawa serie EJA-E tienen una estabilidad a largo plazo de ± 0,1% por 10 años en todas las condiciones operativas. A medida que adquiera experiencia con estos transmisores, usted será capaz de extender el tiempo entre cada calibración. A largo plazo esto puede ayudar a reducir el costo de mantenimiento hasta en un 40%. Pase su tiempo donde lo necesita.
Mantenimiento Más Rápido = Menos Tiempo Muerto
Múltiples Opciones de Comunicación
Yokogawa cuenta con varias plataformas de comunicación hacia su transmisor.
El FieldMate es una plataforma de comunicación basada en PC que puede comunicarse con su transmisor y administrar su todo su inventario de instrumentos.
El FieldMate HHC es una plataforma hand-held tradicional la cual le permite llevarse la información al campo.
¿Olvidó su HHC? No hay problema. La función LPS en el transmisor le permite actualizar hasta 9 parámetros sin el uso de una HHC.
Mantenimiento Más Rápido = Menos Tiempo Muerto
Solución de Problemas de Manera Simple
Cuando hay alarma en el transmisor, usted no tiene el tiempo para buscar los manuales e ir a través de ellos tratando de averiguar lo que está mal; necesita hacer funcionar el transmisor lo más rápido posible. Los transmisores de la serie EJA-E de Yokogawa tienen una simple descripción del código de error disponible en la pantalla local. Esta simple descripción puede ayudar a corregir el problema y volver a procesar el producto rápidamente. Si necesita más ayuda, el manual tiene una descripción completa de todos los códigos y sus acciones correctivas.
Mantenimiento Más Rápido = Menos Tiempo Muerto
Montaje Universal
Pressure transmitters on the market have several different flange configuration depending on the medium being measured (Gas or Los transmisores de presión en el mercado tienen varias configuraciones de brida dependiendo del medio a medir (gas o líquido). Esto hace que las plantas que procesan ambos medios deben mantener un stock de los dos tipos de configuraciones. El transmisor EJA110E de Yokogawa ofrece un montaje universal que puede ser configurado para manejar gas o líquido; esto reduce su inventario de transmisores para remplazo.
Un Gran Inventario = Dinero Estancado
La Seguridad como un Protocolo Estándar
Todos los transmisores de presión de la serie EJA-E de Yokogawa están diseñados y certificados para IEC61508:2010 de las Partes 1 a 7 y IEC61511:2004 de las Partes 1 a 3. Están certificados para usar un solo transmisor en aplicaciones SIL 2 con clasificación de seguridad y el uso del transmisor dual en SIL 3 en aplicaciones de seguridad sin ninguna opción especial necesaria. Con los transmisores de Yokogawa EJA-E, ya no va a tener que mantener dos inventarios separados - uno para aplicaciones de producción y otro para aplicaciones de seguridad. ¿Cuánto va a ahorrar en su empresa? Los certificados están disponibles bajo la pestaña de "Descargas" en la parte superior.
Seguridad Inherente = Confiabilidad
Para Yokogawa, la seguridad nunca debe ser una opción.
Protocolo de Comunicación Estándar
Los transmisores de Yokogawa admiten todos los protocolos de comunicación utilizados en los dispositivos de campo estándares de la industria. La interoperabilidad y la intercambiabilidad se pueden garantizar. Utilice todas las mismas herramientas y procedimientos de trabajo que antes. Los transmisores de Yokogawa están disponibles con señales analógicas de 4 a 20 mA, ya sea con protocolo digital BRAIN® o con protocolo digital HART; La Baja Potencia analógica varía de 1 a 5 VDC con el protocolo digital HART; o con todos los protocolos digitales de FOUNDATION® Fieldbus o PROFIBUS®.
No hay Curva de Aprendizaje = Un Cambio Simple
Conexiones de Proceso Estándares en la Industria
El transmisor de Yokogawa utiliza la conexión de proceso estándar de la industria IEC61518. Esto asegura que no tendrá manifolds o accesorios que limiten sus opciones de diseño. La norma IEC61518 le da la tranquilidad si alguna vez quiere hacer un cambio en la manufactura del transmisor, si se puede. Algunos competidores tienen conexiones de procesos patentados que no hacen nada más de lo que comprometerlo en comprar sus productos como reemplazos.
No hay Curva de Aprendizaje = Un Cambio Simple
Información Física del EJA110E
Información Técnica del EJA110E
| Tipos de Medición | |
|---|---|
| Variable Primaria | Presión Diferencial (DP) |
| Variable Secundaria | Presión Estática (SP) |
| Precisión de Referencia | |
| Variable Primaria | ±0.055% de Intervalo |
| Variable Secundaria | ±0.5%de Intervalo Disponible |
| Tiempo de Respuesta | |
| Variable Primaria | 90 milisegundos |
| Variable Secundaria | 360 milisegundos |
| Estabilidad a Largo Plazo | |
| Variable Primaria | ±0.1% de URL por 7 años |
| Efecto de Sobre Presurización | |
| Variable Primaria | ±0.03% de URL |
| Rangos Operativos | |
| Variable Primaria | 100:1 |
Información General de la Cápsula del EJA110E
Intervalo Mínimo a Intervalo Máximo
Detalles de la Cápsula del EJA110E
Nota: Gráficas Ilustrativas
Manifolds
Yokogawa ofrece manifolds de varios fabricantes diferentes. Disponible en Tubo x Tubo, Brida x Tubo, Brida x Brida, y configuraciones de conexión del proceso de piso; Grafoil® y embalaje de Teflon®, y una amplia gama de materiales. Estos manifolds se pueden proveer por separado o unidos al transmisor. El completo ensamble es además probado con presión con la norma ANSI B16.5.
Comunicadores
Yokogawa fabrica comunicadores para sus necesidades. Los comunicadores Yokogawa están disponibles para el protocolo BRAIN, el protocolo HART, FOUNDATION Fieldbus, PROFIBUS PA, ISA100, o Modbus. Todos los comunicadores son compatibles con los productos de Yokogawa, así como otros productos en el mercado.
Indicadores
Yokogawa ofrece una gama de lazos e indicadores remotos Foundation Fieldbus que pueden ser utilizados para controlar localmente los datos de los instrumentos de campo instalados en lugares de difícil acceso.
Calibradores de Presión
El calibrador de presión portable CA700 de Yokogawa utiliza la misma tecnología de sensores DPharp como nuestros transmisores de presión de la serie EJA-E y EJX-A. Proporciona una herramienta de calibración y verificación precisa y eficiente para cualquier transmisor de presión u otro tipo de dispositivo de campo.
Convertidores de Comunicación
Yokogawa ofrece convertidores de comunicación para convertir las variables secundarias de protocolo HART a una señal analógica de 4 a 20 mA o todas las variables HART a Modbus RTU.
Recursos
- El paquete de lotes de CENTUM VP mejora la productividad.
- Reducción de la carga de trabajo del operador y un funcionamiento seguro.
Yokogawa DPharp EJA/EJX Pressure transmitters do not need frequent re-zeroing due to superior long term stability, it contributes to reduce maintenance time.
Download this eBook and learn:
- The basic physics of pressure
- Different types of pressure sensors
- Features of pressure transmitters
- Pressure transmitters communications standards
- Key characteristics of pressure
- Common types of diaphragm seals
Differential pressure level measurement has an enemy- temperature. Temperature can have a negative effect on the accuracy of level measurement. This article covers why temperature has this effect and how it can be reduced.
Yokogawa's cost-effective and user-friendly, differential pressure volumetric flow measurement with accuracy ranging from 0.5% to 1.5%, ensures efficient process control at a competitive price compared to other flow technologies.
Discover the safety features built-in to the Yokogawa digital pressure sensors (DPharp).
Documentos y Descargas
Catálogos
Manuales
- EJX and EJA-E Series Differential Pressure and Pressure Transmitters Installation Manual (7.2 MB)
- ManualChange22-17E : DPharp EJX Series and EJA-E Series Differential Pressure and Pressure Transmitters (192 KB)
- Differential Pressure and Pressure Transmitter (6.3 MB)
- Manual Change 22-24E: EJX-A and EJA-E Series Differential Pressure and Pressure Transmitters (186 KB)
- DPharp Fieldbus Communication Type (3.7 MB)
- DPharp HART 5/7 Communication Type (12.2 MB)
- DPharp BRAIN Communication Type (2.7 MB)
- DPharp PROFIBUS PA Communication Type (6.2 MB)
- EJX/EJA-E series NEPSI Certification[Option code: /NF2, /NF21, /NS21, /NS24 and /NS25] (720 KB)
- EJX/EJA-E Series UKEX Certification [Option code:/BF21,/BS21,/BU21,/BS26 and /BN26] (1.5 MB)
Especificaciones Generales
Información Técnica
- Functional Safety Manual (730 KB)
- Functional Safety Manual for /SLT (2.6 MB)
- Functional Safety Manual exida Certification (436 KB)
Certificados
Dibujos
- EJA110E Differential Pressure Transmitter Bottom Process Connection (452 KB)
- EJA110E, EJA120E, EJA130E with Option Code /N1 (614 KB)
- EJA110E, EJA120E, EJA130E with Option Code /N2 and /N3 (615 KB)
- EJA110E Differential Pressure Transmitter Wetted Parts Material Code S,L(Except for Measurement Span Code F and /HD, /HD2) (474 KB)
- EJA110E Differential Pressure Transmitter Wetted Parts Material Code:H,M,T,A,D,B,W, Measurement Span Code F, or /HD, /HD2 (473 KB)
- Drawings - EJA110E (High Damping Option) (466 KB)
- /U1 Long Vent Plug (254 KB)
- 3D CAD Configurator - EJA110E
- CMPL - DPharp EJA-E Series (Transmitter Section) (237 KB)
- CMPL - EJA110E (Pressure Section) (375 KB)
Videos
Every Yokogawa pressure transmitter is designed from the ground up with safety in mind.
At the heart of this philosophy is the inherently safe DPharp sensor.
All Yokogawa pressure transmitters come with safety certification as standard and at no extra cost.
Yokogawa’s transmitters can be easily programmed to output and display volume of irregularly shaped tanks with its signal characterizer function.
The Yokogawa family of pressure transmitters features a unique digital pressure sensor called DPharp to provide the most stable and accurate pressure measurement offered today.
Calibration frequency is determined by factoring the real-world performance of a device against the required measurement threshold. Yokogawa’s superior performance delivers increased performance in real-world conditions.
The response time of a transmitter is key to safe and accurate process control.
Yokogawa’s DPharp pressure transmitter family features the fastest response time available on the market today.
By using open standards and enabling technologies, the multi-sensing and advanced diagnostic capabilities in DPharp intelligent devices can be effectively utilized.
There are many types of pressure transmitter mounting configurations for new and replacement installations.
Using the DPharp universal mount flanges and universal mounting bracket, almost any installation can be achieved.
The unique design of the DPharp sensor allows for measuring differential pressure and static pressure at the same time.
Yokogawa's unique capsule design equalizes overpressure within the capsule before it can reach the measurement sensor.
The rich display of DPharp transmitters makes installation, commissioning and operation easy.
How much do you know about pressure transmitters? Are you accurately, quickly and reliably measuring pressure? Ultimately, the drive of any good pressure transmitter is to get an accurate, reliable pressure measurement to the data user quickly. This video gives you the answers to your basic questions about pressure and pressure transmitters.
2D/3D Configurator
