Geschichte der magnetisch-induktiven Durchflussmessgeräte von YOKOGAWA
Magnetisch-induktive Durchflussmessgeräte von YOKOGAWA beruhen auf Erfahrungen und Entwicklungen, die bereits mehr als ein halbes Jahrhundert andauern. Mit jedem verstreichenden Jahr haben wir unsere Produkte mit innovativen Spezifikationen ergänzt und sind seit jeher branchenführend. Die obersten Gebote bei der Entwicklung unserer magnetisch-induktiven Durchflussmessgeräte waren und sind die hohe Leistung und Qualität.
Die weltweit erste Doppelfrequenzerregung, die mit der Serie ADMAG AM von 1988 eingeführt wurde, hat die Stabilität der Messung bei magnetisch-induktiven Durchflussmessgeräten auf einen neuen Standard gehoben. Die kapazitativen magnetisch-induktiven Durchflussmessgeräte der Serie ADMAG CA ermöglichen die Messung von Flüssigkeiten mit niedriger Leitfähigkeit und von isolierenden Haftflüssigkeiten. Die Serie ADMAG AXR ermöglichte eine überwältigende Leistung bei begrenzter Versorgungsspannung mit nur zwei Leitern.
Es schlägt nun die Geburtsstunde der Serie ADMAG TI, welche unser neues „Total Insight“-Konzept anwendet und den Produktlebenszyklus unterstützt.
Einführung des Produkts
- ADMAG Total Insight kann den Durchfluss mit hoher Genauigkeit messen.
- Die Normspezifikation erreicht eine Genauigkeit von ± 0,3 % (Messwert).
- Unterstützt die Lösung von Problemen mit umfangreichen Diagnosefunktionen.
- Es handelt sich um ein Nachfolgemodell von ADMAG AXF und ein Austausch ist möglich.
*Für einige Spezifikationen haben wir den Vertrieb eingestellt.
- ADMAG CA kann die Durchflussmenge von Schlammflüssigkeiten mit niedriger Leitfähigkeit und hoher Konzentration messen.
- Der Durchfluss kann ab einer Leitfähigkeit von 0,01 μS/cm gemessen werden.
- Der nicht benetzte Elektrodentyp gewährleistet eine stabile Durchflussmessung auch bei Ablagerungen auf dem Messrohr.
- Es gibt kein elektrisches Rauschen, da die Aufschlämmung nicht mit der Elektrode kollidiert.
- ADMAG AXR hilft, die Verkabelungskosten und den Stromverbrauch zu senken.
- Durch das Zweileitersystem entfällt die Verkabelung der Stromversorgung. Versorgung des Antriebs über die Signalverdrahtung.
- Geringer Energieverbrauch, der bei einem 4-Leiter-System schwer umzusetzen ist.
- Es wird eine geringe Geräuschentwicklung erreicht.
| Flüssigkeitstypen | ADMAG Total Insight | ADMAG CA | ADMAG AXR | ADMAG AXF |
|---|---|---|---|---|
| Niedrige Leitfähigkeit | B | A | B | B |
| Korrosiv | A | A | A | A |
| Schlamm | A | A | B | A |
| Belag | B | A | B | B |
A: Nutzbar, B: Die nutzbare Zeit kann kurz sein.
| ADMAG Total Insight | ADMAG CA | ADMAG AXR | ADMAG AXF | |
|---|---|---|---|---|
| Messbare Leitfähigkeit |
Über 1 μS/cm | Über 0,01 μS/cm | Über 10 μS/cm | Über 1 μS/cm |
| Elektrodentyp | Medienberührter Typ | Kapazitätstyp | Medienberührter Typ | |
| Genauigkeit (Anzeigewert) |
ADMAG AXG ± 0,3 % ADMAG AXW ± 0,35 % |
± 0,5 % | ||
| Größe | ADMAG AXG 2,5 bis 500 mm ADMAG AXW 25 bis 1.800 mm |
15 bis 200 mm | 25 bis 200 mm | 2,5 bis 400 mm |
| Verdrahtung | 4-Leiter | 2-Leiter | 4-Leiter | |
| Kommunikations- protokoll |
HART 7, BRAIN, Modbus, FOUNDATION Fieldbus |
BRAIN | HART 7/5, BRAIN | HART 5, BRAIN, FOUNDATION Fieldbus |
| Diagnose- funktion |
Anwendungsdiagnose - Strömungsgeräuschdiagnose - Diagnose niedrige Leitfähigkeit - Diagnose Verschlechterung der Elektrodenisolierung - Elektroden-Belagsdetektion - Messgerät-Leer-Prüfung - Diagnose der Kabelverbindung Bestätigungsfunktion - Eingebaut/Standard/ - Erweiterte Verifizierung |
Keine | Anwendungsdiagnose - Elektroden-Belagsdetektion - Messgerät-Leer-Prüfung |
|
Produktpalette
-

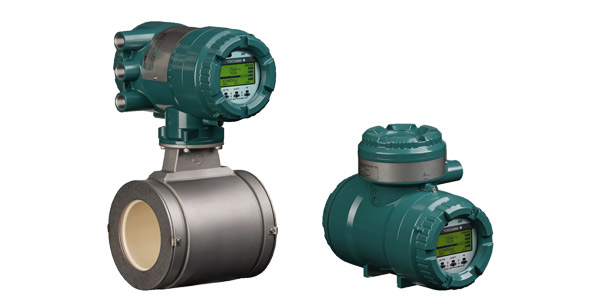

ADMAG Total Insight
ADMAG Total Insight ist ein magnetisch-induktives Durchflussmessgerät, der auf dem „Total Insight“-Konzept basiert und Lösungen und Funktionen für Probleme in jeder Phase des Lebenszyklus bietet und zur Realisierung reduzierter Betriebskosten beiträgt.
-
ADMAG AXG
Die ADMAG TI-Serie AXG ist ideal für industrielle Prozesslinien wie Öl und Gas / Chemie / Papier /Lebensmittel und Getränke / Metall- und Bergbau-Anwendungen. Mit herausragender Zuverlässigkeit und einfacher Bedienung und Wartung, entwickelt auf der Grundlage jahrzehntelanger, praxiserprobter Erfahrung, wird der AXG den Anwendernutzen erhöhen und gleichzeitig die Gesamtbetriebskosten senken.
-

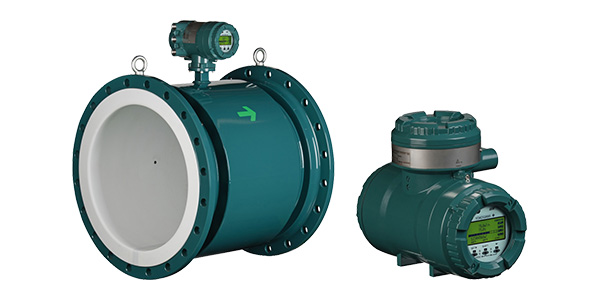

ADMAG AXW
Die ADMAG TI-Serie AXW ist ideal für allgemeine industrielle Prozesslinien und Wasserversorgungs-/Abwasseranwendungen. Nennweiten von 25 mm bis 1800 mm sind erhältlich. Neben Fluorkohlenstoff PTFE kann die Auskleidung aus verschiedenen Gummierungen ausgewählt werden.
-
Magnetic Flowmeter CA Series
The CA Series promises stable measurement even for fluids that are considered difficult to measure, such as slurry fluids and adhesive fluids. The design based on the Total Insight concept improves operability and maintainability for customers.
-
ADMAG CA
Das magnetisch-induktive Durchflussmessgerät ADMAG CA verwendet ein System zur Aufnahme der elektromotorischen Kraft, die in einer Flüssigkeit durch Elektroden erzeugt wird, die außerhalb eines Keramikrohres durch die Kapazität des Rohres bereitgestellt werden. Darüber hinaus verwendet das Durchflussmessgerät ein bekanntes hochfrequentes Anregungsverfahren, das Strömungsgeräusche in Flüssigkeiten mit niedriger Leitfähigkeit reduziert.
-
FSA130 Magnetic Flowmeter / Vortex Flowmeter Verification Tool
Magnetic Flowmeter / Vortex Flowmeter Verification Tool provides the diagnosis, reporting and data management for the health check of ADMAG TI (Total Insight) Series AXG or AXW and CA Series with HART protocol and Vortex Flowmeter VY series with HART protocol.
FieldMate should be prepared by customers. FSA130 is the license key to activate the Verification Tool. -
ADMAG AXR
Das ADMAG AXR ist das erste magnetisch-induktive Zweileiter-Durchflussmessgerät der Welt, welches das strömungsgeräuschfreie Prinzip der Doppelfrequenzerregung (Dual Frequency Excitation) verwendet, die eine ausgezeichnete Stabilität der Instrumentierung erreicht.
-
RXF magnetisch-induktives Durchflussmessgerät, kompakte Ausführung
Die magnetisch-induktiven Durchflussmessgeräte der RXF-Reihe sind ausgereifte Produkte mit hervorragender Zuverlässigkeit und einfacher Bedienung, die auf Grundlage jahrzehntelanger Erfahrung aus der Praxis entwickelt wurden. Kompatibilität mit dem FOUNDATION Fieldbus-Protokoll ist ebenfalls gegeben.
-
ADMAG AXF
Einige Spezifikationen dieses Produkts wurden eingestellt.
Das magnetisch-induktive Durchflussmessgerät AXF ist ein ausgereiftes Produkt mit großer Zuverlässigkeit und einfacher Bedienung, das auf der Grundlage jahrzehntelanger Erfahrung aus der Praxis entwickelt wurde. Basierend auf den Feldbusspezifikationen von FOUNDATION™ bieten die AXF magnetisch-induktiven Feldbus-Durchflussmessgeräte-Modelle eine flexiblere Instrumentierung.
-
RXFA11G magnetisch-induktives Durchflussmessgerät mit abgesetztem Messumformer
Das hochwertige magnetisch-induktive Durchflussmessgerät RXFA11 mit abgesetztem Messumformer ist ein ausgereiftes Produkt mit hervorragender Zuverlässigkeit und einfacher Bedienung, das auf Grundlage von jahrzehntelanger Erfahrung in der Praxis entwickelt wurde.
-
AXFA11 magnetisch-induktiver Messumformer
Der magnetisch-induktive Messumformer AXFA11 wurde auf Grundlage der jahrzehntelangen Erfahrung von Yokogawa mit magnetisch-induktiven Durchflussmessgeräten entwickelt. Der AXFA11 setzt die Tradition aus hoher Qualität und Zuverlässigkeit fort, die zum Synonym für den Namen Yokogawa geworden ist und bietet darüber hinaus ein noch höheres Leistungsniveau und eine ausgeprägtere Funktionalität.
-
RXFA14G magnetisch-induktives Durchflussmessgerät mit abgesetztem Messumformer
Das magnetisch-induktive Durchflussmessgerät RXFA14 mit abgesetztem Messumformer ist ein ausgereiftes Produkt mit hervorragender Zuverlässigkeit und einfacher Bedienung, das auf der Grundlage jahrzehntelanger Erfahrung aus der Praxis entwickelt wurde.
-
AXFA14G/C
Einige Spezifikationen dieses Produkts wurden eingestellt.
Das hochwertige magnetisch-induktive Durchflussmessgerät AXFA14 mit abgesetztem Messumformer ist ein ausgereiftes Produkt mit hervorragender Zuverlässigkeit und einfacher Bedienung, das auf Grundlage von jahrzehntelanger Erfahrung in der Praxis entwickelt wurde.
Publikationen
- To bring the customer a real-time monitoring and management capability, Yokogawa installed STARDOM (FCJ), flow meters, and transmitters at key points throughout the distribution network.
- The STARDOM FCJ controllers achieved an accurate water loss management system while keeping the running costs to a minimum.
Water Supply Treatment
FAST/TOOLS, STARDOM, Flowmeters, Liquid Analyzers
- Bali's water treatment plant decided to employ the latest reliable control system in order to increase availability and quality of operation.
- Centralized control system using FAST/TOOLS provides the sophisticated and flexible operation.
With the high temperatures, pressures, and levels of dissolved organics that are encountered, the ADMAG AXF flow meter design is ideal for use in all phases of the chemical recovery process.
The pulp and paper industry has very aggressive and challenging applications for magmeters. There are corrosive Zone chemicals, high temperatures and pressures, and abrasive slurries. Yokogawa can provide the most reliable and accurate meters for each application.
Magnetic Flowmeter dual frequency excitation provides immunity to slurry noise by good stability and accuracy, determining the maintenance timing can be recognized by monitoring of electrodes.
Caustic soda and hydrochloric acid, produced in electrolyzer plants, are fundamental materials used in varieties of industries; chemicals, pharmaceuticals, petrol-chemicals, pulp and papers, etc. Profit is the result of the effective production with minimized running / maintenance cost. Proper control of the process brings you stabilized quality of products with the vast operational profit.
The new digester magmeter enabled accurate and stable flow measurement of the black liquor circulation line, helping the user to stabilize the cooking degree that determines the quality of the chip digesting process.
The ADMAG AXR is the world's first 2-wire magnetic flow meter which employs the unique "Dual Frequency Excitation Method," achieving 0.5% of rate of best-in-class accuracy and excellent stability for process measurement. In addition, the newly developed AXR key technologies," achieves the same level of noise immunity as 4-wire type under the fluid condition change and delivers enough performance to meet the requirement to apply in the control loop.
Yokogawa's ceramic liner can offer the customer superior resistance to thermal shock and the failure that can occur due to liner cracking. This is due to Yokogawa's use of 99.9% pure Al2O3 for the liner.
Continuous technology improvement is ongoing in the pulp & paper industry to obtain the best possible performance. The improved plant performance translates to the higher quality improvement and lower cost, and simultaneously environmental friendly plant operation.
This paper introduces the ADMAG AXR 2-wire magnetic flomwmeter solution for dust collection water application of steel converter.
The control of the world's water resource is arguably one of the most important issues. Water demand from industry and domestic users is set to rise throughout the industrialized world. Yokogawa has been applying minimized maintenance measurement systems.
Recently, air pollution legislations such as the Clean Air Act to reduce the amount of air pollution are increasing worldwide. The Clean Air Act address numerous air quality problems. One of these problems is acid rain caused by sulfur dioxide and nitrogen oxide emissions from fossil-fueled power plants and other industrial and transportation sources.
The use of recycled oil as an energy source presents a significant processing problem. ADMAG CA has been shown to provide reliable and stable flow measurement of recycled oil containing water.
After having undergone several improvements, magnetic flow meters have become highly accurate and reliable and are widely used in the industrial instrument field today. Magnetic flow meters consist of a detector and a converter, with the principle of the detector adopting Faraday's electromagnetic induction law.
