流量计

关于横河电机的流量计

Magnetic Flowmeters ADMAG Total Insight, Coriolis Mass Flow and Density Meters, Vortex Flowmeters VY series SSP

流量计是一种测量仪器,用于测量流经管道或沟渠的液体、气体、蒸汽、粉末或这些物质的混合物的量。根据测量目的、流体的种类和条件以及测量位置等测量条件,可以使用各种测量方法。我们提供科里奥利流量计、电磁流量计、涡街流量计和转子流量计。

科里奥利质量流量计和密度计

科里奥利型测量原理应用的定律是,当流体流经测量管(U 型管)时产生的科里奥利力与通过该管的质量流量成正比。我们的科里奥利质量流量计的特点是产品阵容广泛,在较宽的流量范围内具有高精度。该多变量流量计不仅可以同时测量质量流量,还可以测量密度和温度,还可以用作体积流量计和浓度计。安装时,流量计前后不需要直管长度。

> 科里奥利质量流量计和密度计

ROTAMASS Total Insight

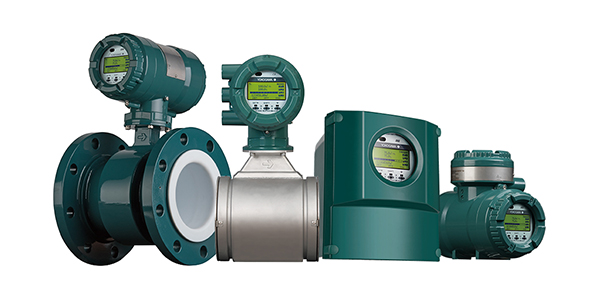

电磁流量计

Magnetic Flowmeters

电磁测量的原理基于法拉第电磁感应定律,当导电流体穿过磁场时,会产生与流速成正比的电动势。我们的电磁流量计没有压降,可以测量各种液体。各种衬里材料(PFA、PTFE、陶瓷、聚氨酯橡胶、天然软橡胶、天然硬橡胶)和我们独特的双频励磁方法可确保即使在腐蚀性或浆状流体中也能进行稳定的流量测量。孔径范围为 2.5 mm 至 1800 mm。电容式电磁流量计适用于测量低电导率和高浓度浆液。

> 电磁流量计

涡街流量计

涡流型的测量原理是,在流中柱状物体后面产生的卡门涡的频率与流速成正比。可以测量液体、气体和蒸汽。与节流流量计相比,我们的涡街流量计具有结构简单、量程宽、成本低等优势。我们的涡街流量计具有独特的传感结构,集成了涡街脱落杆和涡街传感传感器,以及我们独有的信号处理技术,可实现从高温流体到低温流体的长期稳定流量测量。带有一体式减速器(收缩管和膨胀管)的减速器类型适用于季节性流量波动较大的管道,例如蒸汽供应管道。涡旋开口杆内置温度传感器的多变量型可轻松测量质量流量和能量流量。涡街流量计也适用于测量具有这些特性的蒸汽流量。

> 涡街流量计 VY 系列
> 涡街流量计

Vortex Flowmeters

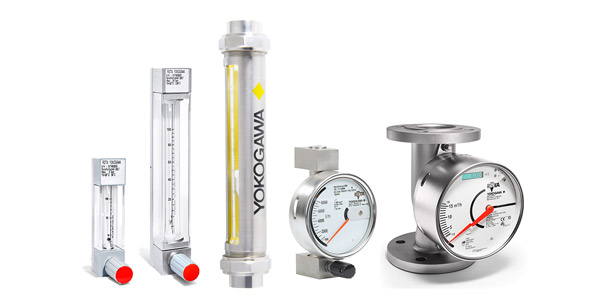

转子流量计

Variable Area Type Flowmeters

转子型的测量原理是转子在锥形管中的位置与流速成正比。这种简单的测量形式作为现场指示器有着悠久的历史。我们的转子流量计已成为变截面式流量计的代名词。它有玻璃管和金属管两种规格,可以测量从气体到腐蚀性液体的各种流体。

> 转子流量计



横河电机在各种流量计技术的开发、设计和制造方面拥有70多年的经验。横河电机拥有许多行业先进经验,将致力于促进流量测量领域的创新。



流量计产品家族

我们拥有广泛的流量计产品阵容,可采用多种测量方法。您可以为您的流量测量目的(体积流量/质量流量/温度/密度)、流体类型(液体/气体/蒸汽)和流体条件(温度/压力/腐蚀性/泥浆/粘度)选择适合的流量计。

● = 更优选择;  ○ = 可用;  - = 不适用

  科里奥利 电磁 涡街流量计 转子流量计
ROTAMASS
Total Insight
ADMAG Total Insight
AXG
AXW
CA
涡街流量计VY系列 玻璃转子流量计 金属转子流量计
ROTAMASS Total Insight Magnetic Flowmeters digitalYEWFLO Vortex Flowmeter Variable Area Flowmeter RAGN Rotameter RAMC Variable Area Flow Meter
流体类型 液体
气体 -
蒸汽 - -
腐蚀
磨料 / 浆料 - - -
高粘度
高温 -
低温 - -
高压 -
测量 体积流量
质量流量
温度 - - -
密度, 浓度 - - - -
准确性 流量 ±0.1 % 流量 ±0.3 % 流量 ±0.75 % 1.6 % (qG = 50 %) 1.6 % (qG = 50 %)
最大直径 250 mm 1,800 mm 400 mm 2 1/2 inch 150 mm



产品阵容

  • 科里奥利质量流量计

    ROTAMASS科里奥利质量流量计分为一体型和分体型。两种型号都具有较高精度的数字信号处理元件,可以实现准确稳定的流量测量。

    更多
  • 电磁流量计

    横河电机在电磁流量计方面拥有几十年的经验。我们的电磁流量计可为大多数领域的工业应用提供灵活的配置。

    更多
  • 涡街流量计

    横河电机自五十多年前发布工业涡街流量计以来,一直表现良好。几十年来,横河电机一直致力于涡流技术的研发;如今横河电机提供了各种各样的涡街流量计,包括定制设计。

    更多
  • 转子流量计

    转子流量计设计简约,其应用的技术是流量测量领域中比较成熟的原理之一:当流体流量增加时,转子在锥形玻璃管内上升,其刻度位置可作为流量被读取。由于这种测量方法是纯粹的机械测量方法,因此它既简单又可靠。

    更多

参考

概述:

Magnetic Flowmeter dual frequency excitation provides immunity to slurry noise by good stability and accuracy, determining the maintenance timing can be recognized by monitoring of electrodes.

行业:
概述:

The use of recycled oil as an energy source presents a significant processing problem. ADMAG CA has been shown to provide reliable and stable flow measurement of recycled oil containing water.

概述:

The Coriolis flow meter has many features such as direct measurement of mass flow and measurement of fluid density, which other flow meters do not support. Therefore, since being introduced for practical use in the late 1970s, its market has rapidly expanded in many industries such as oil, chemicals, and foods.
