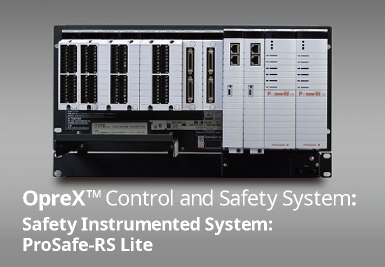

安全系统：ProSafe-RS Lite

工程

ProSafe-RS Lite由具有工程和维护功能的安全工程PC（SENG）、用于安全控制的安全控制站（SCS），以及用于和这些设备进行通信的控制网络Vnet / IP组成。

ProSafe-RS Lite可以与CENTUM VP集成。SCS可通过CENTUM VP的HIS (Human Interface Station)进行操作和监控，也可以通过子系统通信(Modbus通信)与其他DCS和PLC相连。

工厂资源管理系统(PRM)通过ProSafe-RS Lite上的HART通信，管理连接到SCS I/O模块上的HART设备。此外，PRM客户端通过AO信号对配备PST功能的HART支持的阀门定位器进行部分行程测试（PST）。

同一个架构

无缝架构实现了DCS和SIS的真正集成，帮助工厂进行优化。

预期运营收益：

•   以更低的成本加快项目实施—使用同一个流程网节省了工程设计时间
•   更高的操作效率—集成的信息显示更加清晰，也更方便使用
•   更低的拥有成本—通用的控制和网络架构标准减少了维护费用

消除SIS选择的复杂性

ProSafe-RS Lite单个模块配置已经通过了SIL2认证标准。冗余已经内置在每个超紧凑的输入、输出和处理器卡中。这种简单的模块化结构可以更轻松地设计系统。如果需要额外的系统可用性，用户只需插入配套的模块，就可以在每个功能的基础上添加冗余。



自动化设计套件(AD Suite)

ProSafe-RS Lite提供AD Suite，与CENTUM VP集成控制系统使用相同的工程环境，可以对CENTUM VP和ProSafe-RS Lite数据进行集成管理。
有了这个特性，ProSafe-RS Lite工程师可以使用AD Suite来设计I/O。
AD Suite还具有历史记录变更和记录变更的管理功能，可以减少系统更新时间。



安全生命周期管理支持功能

该功能通过结合ProSafe-RS Lite的自动化设计套件(AD Suite)和由Trinity Integrated Systems为ProSafe-RS开发的iDefine来实现。它为功能安全性管理、高级应用逻辑生成和高级测试功能提供支持。

高级测试功能

• 测试功能允许用户测试应用程序逻辑，并使用测试脚本自动生成测试报告。测试脚本可以重复使用，直到应用程序逻辑没有错误。
• 测试结果可以通过C&E和SA图进行可视化实时确认。完整的历史记录、事件记录和回放使进一步的审查和改进成为可能。

工厂仿真模式

提供低保真流程模型以及流程信息和操作员面板的可视动画视图，帮助用户了解SIS的功能和操作



更好的操作、更轻松的工程设计和更少的硬件配置。



卓越控制的逻辑解决方案

同一个网络

ProSafe RS Lite可直接插入横河的现场验证CENTUM VP使用的同一网络上。SIS和DCS之间的数据交换不需要通过网关或硬件接口。SIS控制器之间的安全通信在DCS-SIS的混合配置中实现和认证。



虚拟化平台

这给客户的业务带来诸多收益，如平稳迁移到新的物理硬件、减少停机时间、缩短迁移过程和系统测试时间。
从维护的角度来看，分离硬件和软件的可维护性也是显著的优势。

FIO（现场网络I/O）

特点

简洁的SIL2解决方案



插件的可用性



通用模块冗余（VRM）

部分行程测试（PST）

在正常情况下，与安全仪表系统(SIS)集成的阀门不会被启动。(只有当SIS在过程中检测到异常，启动工艺关闭，它们才会被启动)。因此，有必要定期测试阀门，以确保它们处于良好的工作状态，并在需要时能够正确响应。

这种定期检查称为“验证测试”，通常包括全行程测试(阀门完全关闭)。一旦工厂开始运营，进行验证测试的话，就需要安装价格昂贵的旁路。如果这不能实现，进行这个测试的方法就是工厂停产。因此，阀门的验证测试通常每隔几年才进行一次。

全行程测试的另一种替代方法是部分行程测试(PST)，它只需稍稍关闭阀门以诊断问题。PST可以在不停产的情况下进行，而且可以在诸如控制室等位置远程执行。

通过实施PST，工厂业主可以显著降低维护成本。而且，因为比全行程测试更频繁地检查阀门，可以提高可靠性，从而获取更多收益。

注：尽管PST不能完全替代全行程测试，但它可以在不牺牲安全水平的情况下延长进行全行程测试的时间间隔。

符合的标准

ProSafe-RS Lite系统硬件符合下列标准。请仅在工业环境下使用ProSafe-RS Lite系统。

PLC

• IEC 61131-2

功能安全

• IEC 61508, IEC 61131-6, IEC 61511-1, IEC 62061

应用

• EN 54-2, EN 298, EN 50156-1, NFPA85, NFPA86, NFPA72

安全

• [CSA]
  CAN/CSA-C22.2 No. 61010-1 (100-120 V AC power supply specification)
• [CE Marking] Low Voltage Directive
  EN 61010-1, EN 61010-2-201, EN 61010-2-030, EN 60825-1
  (100-120 V AC, 220-240 V AC, and 24 V DC power supply specifications)
• [EAC Marking] CU TR 004 ( Planned to conform )

EMC标准

• [CE Marking] EMC Directive
  EN 55011 Class A Group 1 equivalent
  (100-120 V AC, 220-240 V AC, and 24 V DC power supply specifications)
  EN 61000-6-2 (100-120 V AC, 220-240 V AC, and 24 V DC power supply specifications)
  EN 61000-3-2 (220-240 V AC power supply specifications)
  EN 61000-3-3 (220-240 V AC power supply specifications)
• [RCM]
  EN 55011 Class A Group 1
  (220-240 V AC and 24 V DC power supply specifications)
• [KC Marking]
  Korea Electromagnetic Conformity Standard
  (100-120 V AC, 220-240 V AC, and 24 V DC power supply specifications)
• [EAC Marking] ( Planned to conform )
  CU TR 020
• [Functional Safety]
  IEC 61326-3-1

危险场所设备（计划符合）
