Druckmessumformer werden eingesetzt, um Druck oder Füllstand von Gasen und Flüssigkeiten in industriellen Prozessen zu messen. Die Ausgangswerte werden einem Kontrollsystem übermittelt. Präzise und stabile Messwerte garantieren sicheren, zuverlässigen und gewinnbringenden Betrieb.
Die leichten, kompakten, intelligenten und nutzerfreundlichen Instrumente von Yokogawa liefern hervorragende Ergebnisse. Zugleich vereinfachen sie in jeder Hinsicht Handhabung, Einrichtung, Inbetriebnahme, Betrieb und Wartung. Sie können diese Instrumente auf einer Bohrinsel oder in einer Raffinerie in der Wüste installieren. Unsere DPharp-Reihe liefert überall präzise, wiederholbare und verlässliche Prozessmessungen.
Erfahren Sie mehr über Druckmessumformer.
Klicken Sie auf „Details“ oder den Link unten, um den folgenden Inhalt anzuzeigen.
-

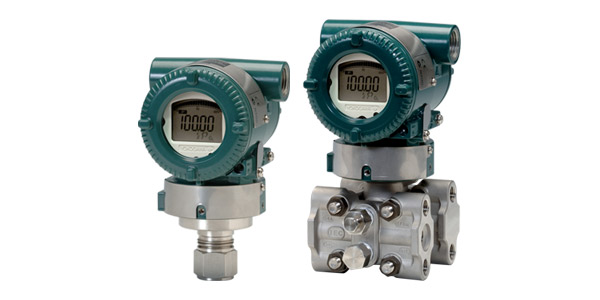

Relativdruck
Relativdruckmessumformer messen den Druck im Verhältnis zum Atmosphärendruck.
-
Differenzdruck
Als Differenzdruck (DP) bezeichnet man Druckunterschied zwischen zwei Drücken. Differenzdruckmessumformer nehmen den Druck der sogenannten Niederdruckseite als Bezugspunkt und vergleichen ihn mit dem der Hochdruckseite. Die Anschlussöffnungen des Instruments werden entsprechend als Hoch-/Niederdruckseiten gekennzeichnet.
-
Absolutdruck
Absolutdruckmessumformer messen den Druck relativ zum Absolutdruck. Der Absolutdruck (AP) ist zwangsweise ein positiver Wert.
-
Druckmittlersystem
Das Druckmittlersystem kann zum Messen von Flüssigkeiten, Gas oder Dampfdurchfluss eingesetzt werden oder zum Bestimmen von Füllstand, Dichte und Druck.
-

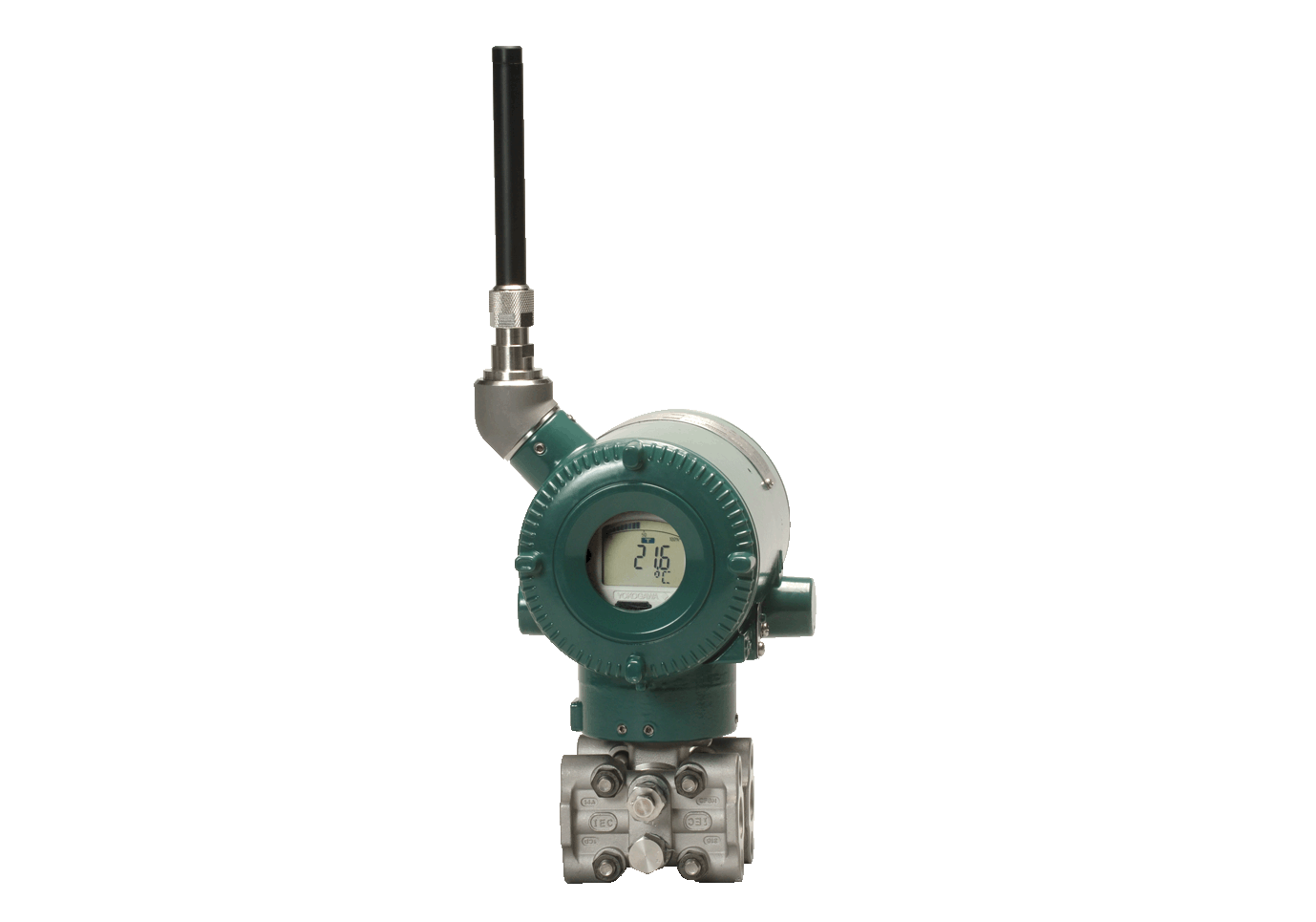

Drahtlose Differenzdruck-/ Druckmessumformer
Das Portfolio von Yokogawa umfasst ein vollständiges Sortiment an ISA100-konformen Druckmessumformern. Dabei handelt es sich um Messumformer, die den Differenzdruck, den Absolutdruck und den Relativdruck unter Verwendung einer Vielzahl von verschiedenen Prozessanschlüssen messen können.
-

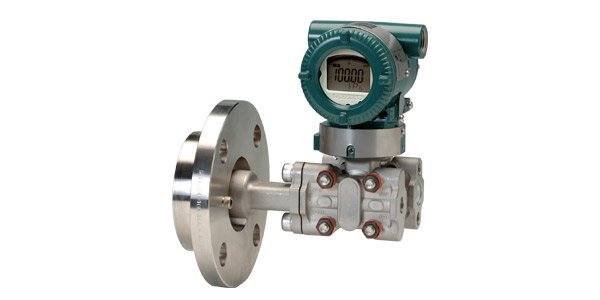

Füllstand
Genaue Messungen sind eine entscheidende Voraussetzung, damit Ihre Anlage sicher, zuverlässig und gewinnbringend läuft. Füllstandsmessumformer messen den Differenzdruck und ermitteln anhand des Ergebnisses den Füllstand eines Behälters.
-

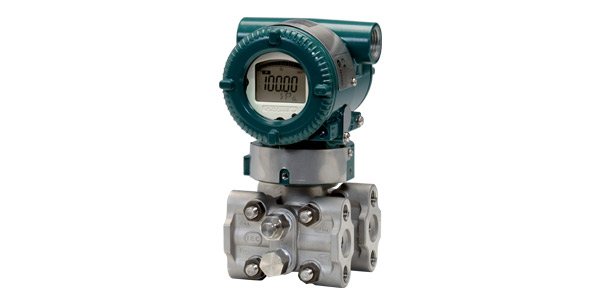

Massedurchfluss (multivariabel)
Der Markt bietet verschiedene Verfahren zur Bestimmung des Massedurchflusses. Eine davon ist der multivariable Druckmessumformer.
-

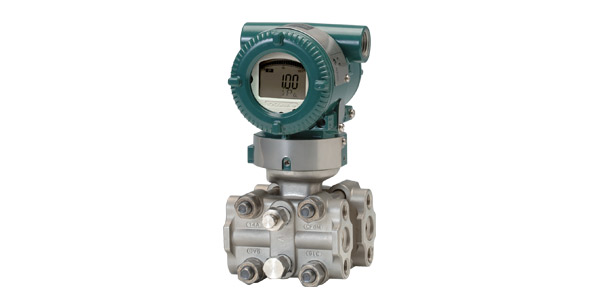

Geringer Druck
Um geringe Druckunterschiede bei sehr niedrigen statischen Druckverhältnissen zu messen, werden spezielle Differenzdruckmessumformer für geringe Drücke eingesetzt.
-

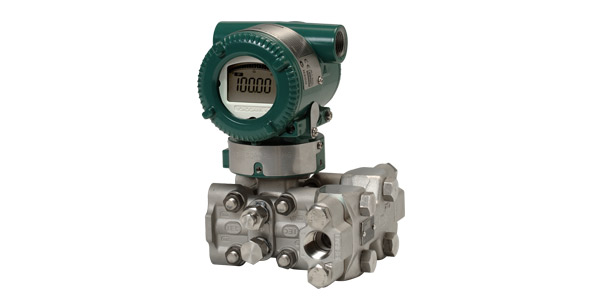

Niedrigdurchfluss
Intelligente Differenzdruckmessumformer können mithilfe der Bernoulli'schen Gleichung bestimmen, wieviel Flüssigkeit durch eine Leitung fließt.
-
Produktfinder
Der "Product Finder" ist ein Web-Tool, das es Ihnen ermöglicht Produkte hinsichtlich ihrer Anwendung, Messbedingungen und erforderlichen Spezifikationen zu filtern.
Details
Yokogawa produziert elektronische Druckmessumformer seit mehr als vier Jahrzehnten. Wir haben die Industrie revolutioniert und neue Maßstäbe für Druckmessungen gesetzt. 1991 hat mit der Einführung unseres digitalen DPharp-Sensors eine neue Ära begonnen. Die herausragende Leistungsfähigkeit dieser neuen Technologie hat zahlreiche neue Märkte eröffnet. Und Yokogawa führt die digitale Entwicklung fort. Um unseren geschätzten Kunden die besten Druckmesssysteme zu liefern, erweitern wir ständig unsere DPharp-Produktfamilie.
Zeitleiste der Entwicklungen von Yokogawa auf dem Gebiet der Drucksensoren
Vergleichstabelle: DPharp-Messumformer der EJX und EJA-Reihe
Eine detaillierte technische Beschreibung finden Sie in den technischen Datenblättern auf der jeweiligen Produktseite.
| EJX-A-Serie | EJA-E-Serie | |
|---|---|---|
| Messgenauigkeit | ||
| ±0,025 % | ● | |
| ±0,040 % | ● | ● |
| ±0,055 % | ● | |
| Stabilität | ||
| ±0,1 % der oberen Messbereichsgrenze über 15 Jahre | ● | |
| ±0,1 % der oberen Messbereichsgrenze über 10 Jahre | ● | |
| Maximaler Betriebsdruck | ||
| 250 bar | ● | ● |
| 160 bar | ● | |
| Messbereichsdynamik | ||
| 200: 1 | ● | |
| 100: 1 | ● | |
| Multisensing | ||
| DP, SP | ● | ● |
| Sicherheit | ||
| FMEDA-Bericht | ● | ● |
| Zertifiziert nach IEC 61508 | ● | ● |
| Ansprechzeit | ||
| <90 ms | ● | ● |
| Nutzer-Linearisierung | ||
| 10-Punkte-Signal-Charakterisierung | ● | ● |
| FF Funktionsblöcke | ||
| AI (analoge Eingabe) | ● | ● |
| PID (PID-Regler) | ● | ● |
| Sonstiges* | ● | ● |
| FF Link Master | ||
| Standard | ● | ● |
| Erweiterte Diagnose | ||
| Detektion verstopfter Impulsleitungen | ● | |
| Überwachung von Begleitheizungen | ● | |
| Ausgabe einer Störungsmeldung | ||
| Kontaktausgang | ● | |
| multivariabel | ||
| DP, SP, PT, QV und QM | ● | |
| Drahtlose Kommunikation | ||
| ISA100.11a | ● | |
* sonstige FB umfassen SC (Signal-Charakterisierung), IT (Integrator), AR (Arithmetik) und IS (Eingabeauswahl).
Publikationen
DP Level transmitter configuration can be very time consuming. Yokogawa DPharp EJA/EJX Pressure transmitters realize reduction in man hours by smart level setup feature.
Caustic soda and hydrochloric acid, produced in electrolyzer plants, are fundamental materials used in varieties of industries; chemicals, pharmaceuticals, petrol-chemicals, pulp and papers, etc. Profit is the result of the effective production with minimized running / maintenance cost. Proper control of the process brings you stabilized quality of products with the vast operational profit.
Download this eBook and learn:
- The basic physics of pressure
- Different types of pressure sensors
- Features of pressure transmitters
- Pressure transmitters communications standards
- Key characteristics of pressure
- Common types of diaphragm seals
Differential pressure level measurement has an enemy- temperature. Temperature can have a negative effect on the accuracy of level measurement. This article covers why temperature has this effect and how it can be reduced.
Downloads
Videos
How much do you know about pressure transmitters? Are you accurately, quickly and reliably measuring pressure? Ultimately, the drive of any good pressure transmitter is to get an accurate, reliable pressure measurement to the data user quickly. This video gives you the answers to your basic questions about pressure and pressure transmitters.
Yokogawa’s Local Parameter Setting (LPS) featured in our Pressure Transmitters helps you set 9 parameters without the use of a handheld communicator.
