Gedistribueerde temperatuursensor - Branddetectie/brandpreventie

DTSX maakt gebruik van glasvezelsensorkabel en is in staat om de temperatuurverdeling tot 50 km in de lengterichting in realtime intelligent te bewaken. Dit helpt bij het bereiken van branddetectie, brandpreventie en preventief onderhoud van apparatuur over een groot gebied dat tot nu toe moeilijk was met thermokoppels, weerstandstemperatuurdetectoren of stralingsthermometers. DTSX ondersteunt de HSE (Health, Safety and Environment) plus het onderhoud van installaties en de sociale infrastructuur, en bevordert een veilige werking.

>Batch Temperature Monitoring OvBeverageer a Wide Area Achieved by The DTSX Fiber Optic Distributed Temperature Sensing System

Bewakingsafstand: tot 50 km
Bewakingstemperatuur: -200 tot 300 °C
Kortste bewakingscyclus: ca. 5 seconden
Temperatuur resolutie: 0.03°C
Branddetectienorm (EN 54-22) certificering (DTSX1)

* Elke specificatie is afhankelijk van de voorwaarden

Onmeetbare economische en sociale verliezen ten gevolge van brandongevallen en defecte uitrusting tot een minimum beperkt

Wanneer een grootschalige brand of een defect aan apparatuur ervoor zorgt dat de productielijn stopt, is de schade niet beperkt tot alleen de activa van klanten of het verlies van inkomsten, maar wordt ook de toeleveringsketen beïnvloed. Het economische en sociale verlies is dan onmetelijk. DTSX kan abnormaal hete locaties nauwkeurig identificeren als glasvezelsensorkabel langs de lengte van het meetdoel wordt geïnstalleerd. Dit maakt een snelle eerste reactie op de veiligheid mogelijk, wat ervoor zorgt dat de werking van de fabriek en de sociale infrastructuur behouden blijven en dat de activa en sociale geloofwaardigheid van klanten worden beschermd. Zo zijn de volgende toepassingen mogelijk:

Branddetectie: Slimme bewaking van het verouderingsproces van lithium-ion-batterijen in voertuigen
Kunnen gevallen van thermische problemen in een vroeg stadium worden ontdekt bij veel lithium-ion-batterijen die zich in het verouderingsproces bevinden? De gevolgen voor de toeleveringsketen in de auto-industrie zijn enorm wanneer dit pas laat wordt ontdekt en tot grote schade leidt. Het gebruik van de glasvezelwarmtedetector DTSX zorgt echter niet alleen voor een vroegtijdige ontdekking, wat tot nu toe moeilijk was met puntsensoren, maar lost ook problemen op zoals langere installatieperiodes, initiële kosten en hogere onderhoudskosten. Dit voorkomt onverwachte uitschakelingen en draagt bij tot een stabiele werking.

Onderhoud van apparatuur: Bewaking van afwijkingen van transportrollen

Onderhoud van apparatuur: Bewaking van afwijkingen van transportrollen
Brand veroorzaakt door het falen van rollen op transportbanden in enorme mijnbouwinstallaties is een groot risico omdat het leidt tot onverwachte uitschakelingen. In grootschalige mijnen resulteert zelfs een sluiting van slechts een uur in productieverliezen van ongeveer 500 duizend USD. Het DTSX glasvezel gedistribueerde temperatuurdetectiesysteem bereikt de constante bewaking op afstand van alle transportrollen, iets wat moeilijk was door handmatige inspectie of puntsensoren. Dit voorkomt onverwachte uitschakelingen en zorgt voor een stabiele werking.

Equipment maintenance: Conveyor system safety monitoring

Voor meer informatie over andere toepassingen raadpleegt u de onderstaande tabel.

Oplossingen die uitstekend zijn op het gebied van CAPEX en OPEX

Omdat de glasvezelkabel van het DTSX-systeem de temperatuursensor is, hoeft u alleen maar de kabel ter plaatse te installeren. Er is geen behoefte aan extra constructie zoals de installatie van een voedingsstroomvoorziening. De glasvezelsensorkabel zal ook niet afbreken omdat deze geen mechanische elementen heeft. Bij het bewaken van de temperatuur over een groot gebied worden CAPEX (kapitaaluitgaven) en OPEX (bedrijfskosten) tot een minimum beperkt in vergelijking met andere temperatuursensoren en worden brandpreventie- en onderhoudskosten geoptimaliseerd.

Toepassingen Matrix

Category	Appli- cation	Industry
Category	Appli- cation	In-vehicle battery	Mining/ Metal	Iron/ Steel	Power/ IPP	Pulp/ Paper	Chemi- cal	Oil/ Gas	Ceramic/ Non-ferrous metal	Railway/ Civil enginee- ring	Food/ Bever- age	Electric and electronic/ Machinery	Auto- mobile	Garbage disposal	Logi- stic
Fire detection/ Prevention	Shelf	X^*1													X^*2
	Conveyor		X	X^*3	X^*3,4	X^*4			X					X
	Cable	X	X	X	X	X	X	X	X	X	X	X	X	X	X
	Duct	X^*5		X^*6								X^*7	X^*5
	Tunnel/ Service tunnel		X	X	X					X
Equipment maintenance	Bus bar	X		X	X		X		X			X	X
	Conveyor roller		X	X	X	X			X					X
	Blast furnace/ Air-heating furnace/ Incinerator		X	X					X					X
	Pipeline/ Piping				X^*8		X^*9	X^*8
Quality/ Productivity improvement	Drying furnace/ Heat treating furnace/ Oven	X^*10									X^*11	X^*12	X^*12
	Reactor						X
	Power line (VSD^*13)							X

IPP: Independent Power Producer

*1: Aging shelf
*2: Automatic warehouse shelf
*3: Coal conveyor
*4: Chip, biomass conveyor
*5: Metal fabricated dust collection duct
*6: Fume duct
*7: Exhaust gas duct of semiconductor cleaning system

*8: LNG pipeline
*9: Chlorine pipeline, ammonia pipeline, ethylene pipeline
*10: Electrode coating drying furnace
*11: Confectionery oven
*12: Parts heat treatment furnace
*13: Variable speed drive

Toepassingen van de verschillende modellen

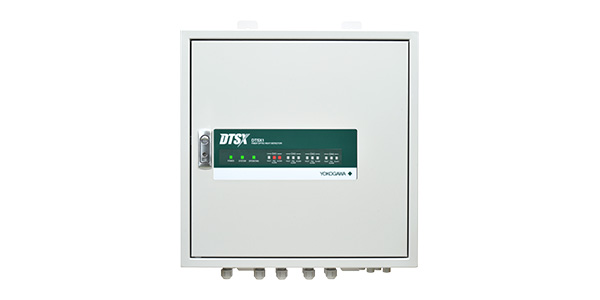

DTSX1 Glasvezel Warmte Detector

DTSX1 slaat de functies die nodig zijn voor tochtdetectie op in één doos. DTSX1 analyseert de temperatuurgegevens met hoge nauwkeurigheid door te meten met glasvezelsensorkabel en voert hittedetectie bij hoge temperaturen uit.

Meer

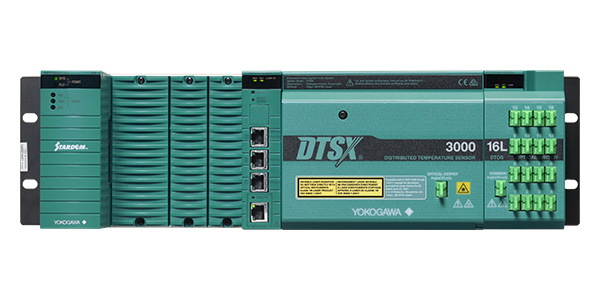

DTSX3000 Gedistribueerde temperatuursensor

De DTSX3000 is een gedistribueerde temperatuursensor die is ontwikkeld als antwoord op de vraag dat ‘één eenheid moet worden gebruikt om de temperatuurverdeling over een langere afstand en een groter gebied te bewaken’. Een topmodel dat voldoet aan de verwachtingen voor temperatuurmeting over lange afstand en hoge temperatuurresolutie.

Meer

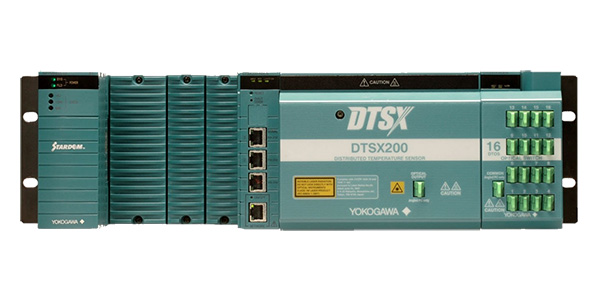

DTSX200 gedistribueerde temperatuursensor

De DTSX200 is een standaardversie die ideaal is voor temperatuurmeting, middelgrote gebieden en gebieden waar de afstand van glasvezelsensorkabels kort is. Het heeft een uitstekende omgevingsbestendigheid omdat het minder stroom verbruikt en minder afhankelijk is van de temperatuurmeetomgeving.

Meer
